12um 640x512 USB Output Modul Termal Ukuran Kompak
|
Nomor Model |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Modul termal |
||||
|
Sensor gambar |
Vox array bidang fokus yang tidak terdingin |
|||
|
Max. Resolusi |
640 × 512 |
|||
|
Frame rate |
Dapat disesuaikan, 6Hz hingga 30Hz |
|||
|
Interval piksel |
12μm |
|||
|
Waveband respons |
8μm hingga 14μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1.0 |
|||
|
Lensa (panjang fokus) |
9.1mm |
15mm |
19mm |
25mm |
|
Nomor f |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3Mrad |
0.8Mrad |
0.6mrad |
0.48Mrad |
|
Bidang pandang (H × V) |
48.3 ° × 38.6 ° |
29,3 ° × 23,4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
Min. Fokus jarak |
2m |
5m |
7m |
8m |
|
Pengukuran suhu |
||||
|
Kisaran suhu |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|||
|
Akurasi suhu |
Maks (± 2 ° C, ± 2%) pada suhu sekitar 25 ° C dan suhu objek di atas 0 ° C |
|||
|
Jarak suhu (Berdasarkan 0,65 × 0,65m) |
10m (terjauh) |
15m (terjauh) |
20m (terjauh) |
25m (terjauh) |
|
Aturan termografi |
3 jenis aturan pengukuran suhu, 21 aturan (10 poin, 10 wilayah, dan 1 baris) |
|||
|
Output data |
Data suhu 16bit |
|||
|
Tampilan Gambar |
||||
|
Penyesuaian kontras |
Ya |
|||
|
Penyesuaian kecerahan |
Ya |
|||
|
Palet |
15 palet warna yang dapat disesuaikan, putih default panas |
|||
|
Mode FFC (Koreksi Bidang Datar) |
Auto, manual, koreksi eksternal |
|||
|
Dde |
Ya |
|||
|
Umum |
||||
|
Antarmuka perangkat keras |
USB2.0 FPC |
|||
|
Kekuatan |
DC 5V ± 5% |
|||
|
Konsumsi daya |
≤0.55W |
≤0.55W |
≤0.55W |
≤0.65W |
|
Getaran & Guncangan |
Getaran: getaran sinusoidal, 20 m/s ², 3 - sumbu Shock: Gelombang setengah sinus, 30 g/11 ms, 3 - Axis 6 - Way |
|||
|

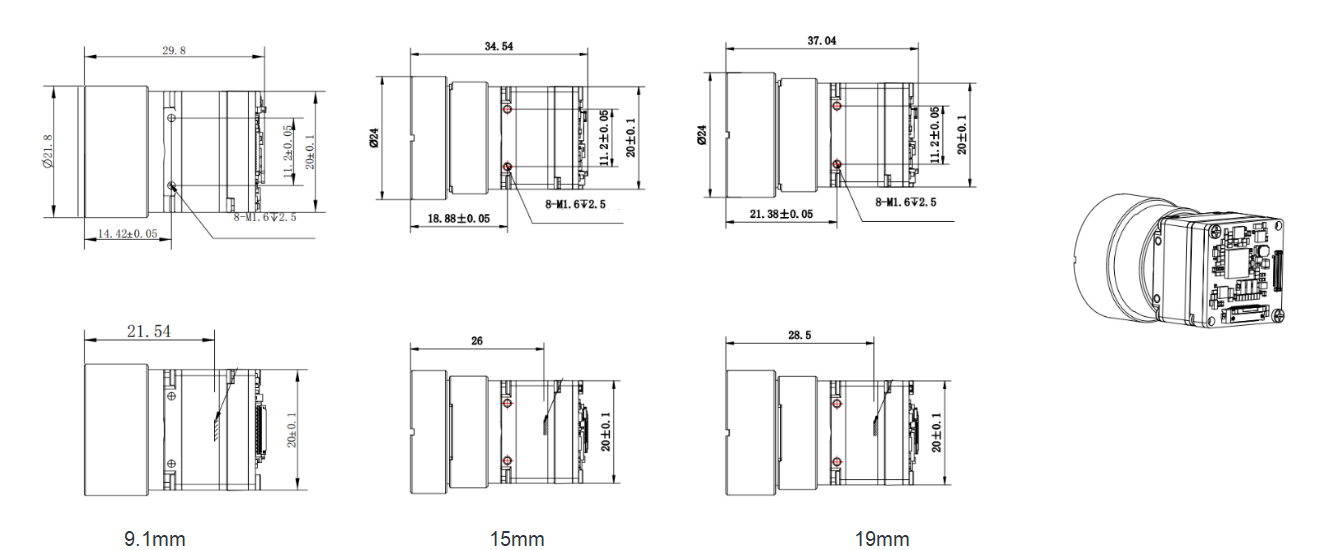

Dimensi (mm) |
29.8*20*20mm |
34.54*20*20mm |
37.04*20*20mm |
39.29*20*20mm |
|
Berat |
≤22g |
≤28g |
≤32g |
≤33g |
|
Suhu kerja |
- 40 ° C ~ 70 ° C. |
|||
