Modul Kamera Jaringan Termal 1280x1024 dengan Lensa Bermotor 25~225mm(30~150mm)
|
Model |
SG-TCM12N2-M25225 |
SG-TCM12N2-M30150 |
|
|
Sensor |
Sensor Gambar |
Mikrobolometer VOx tanpa pendingin |
|
|
Resolusi |
1280×1024 |
||
|
Kecepatan Bingkai |
50Hz |
||
|
Pitch Piksel |
12μm |
||
|
Rentang Spektral |
8~14μm |
||
|
NETD |
≤35mK@25°C, F#1.0 |
||
|
Lensa |
Pelapisan |
DLC |
|
|
Panjang Fokus |
25~225mm |
30~150mm |
|
|
Jenis Lensa |
Bermotor |
Bermotor |
|
|
Zoom Optik |
9x |
5x |
|
|
Pembesaran Digital |
8x |
8x |
|
|
Nilai F |
F1.0~F1.5 |
F1.0~F1.2 |
|
|
FOV |
34,15°×27,61°~3,91°×3,13° |
28,72°×23,15°~5,86°×4,69° |
|
|
Video |
Kompresi |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Kompresi Audio |
AAC / MP2L2 |
||
|
Cuplikan |
jpeg |
||
|
Resolusi |
Aliran Utama: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Kecepatan Bit Video |
4kbps~40Mbps |
||
|
Jaringan |
Protokol Jaringan |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, API HTTP, SDK, GB28181 |
||
|
Keamanan Jaringan |
Otentikasi Pengguna, Penyaringan IP/MAC, Enkripsi HTTPS, Kontrol Akses Jaringan IEEE 802.1X |
||
|
Peramban Web |
YAITU, Edge, Firefox, Chrome |
||
|
Pengguna |
Hingga 20 pengguna, 2 level: Administrator, Pengguna |
||
|
Penyimpanan |
Penyimpanan edge kartu Micro SD/SDHC/SDXC (Hingga 1TB), FTP, NAS |
||
|
Multicast |
Dukungan |
||
|
Intelijen |
Perlindungan Perimeter |
Tripwire, Deteksi Pagar Silang, Intrusi |
|
|
Analisis Perilaku |
Objek Terbengkalai, Penghapusan Objek, Bergerak Cepat, Deteksi Kerumunan, Deteksi Berkeliaran, Deteksi Parkir |
||
|
Acara |
Deteksi Gerakan, Oklusi Video, Perubahan Pemandangan, Deteksi Audio, Jaringan Terputus, Konflik IP, Akses Ilegal, Anomali Penyimpanan |
||
|
Deteksi Kebakaran |
Dukungan |
||
|
Antarmuka |
Ethernet |
Port Ethernet 4PIN, adaptasi mandiri 10M/100M |
|
|
Alarm Masuk/Keluar |
1/1 |
||
|
Audio Masuk/Keluar |
1/1 |
||
|
Antarmuka Kontrol |
1x TTL 3.3V (protokol VISCA), 1x RS485 (protokol Pelco) (TTL 3.3V opsional) |
||
|
Keluaran Video |
Jaringan |
||
|
Warna Semu |
Putih panas, hitam panas, fusi, besi merah, dll. 20 pilihan |
||
|
Modus Fokus |
Otomatis / Manual / AF Sekali Tekan |
||
|
Modus FFC |
Otomatis / Manual |
||
|
Pengaturan Gambar |
Kecerahan, Kontras, Ketajaman, dan Pengurangan Noise Temporal |
||
|
EIS |
Dukungan |
||
|
OSD |
Dukungan |
||
|
Balik |
Dukungan |
||
|
Cermin |
Dukungan |
||
|
Catu Daya |
DC 12V, 1A |
||
|
Konsumsi Daya Biasa |
3,8W |
||
|
Konsumsi Daya Puncak |
7,5W |
7.3W |
|
|
Kondisi Pengoperasian |
-30°C~+60°C/20% hingga 80%RH |
||
|
Kondisi Penyimpanan |
-40°C~+70°C/20% hingga 95%RH |
||
|
Tingkat Perlindungan Lensa Pertama |
IP67 |
||
|
Dimensi (L*W*T) |

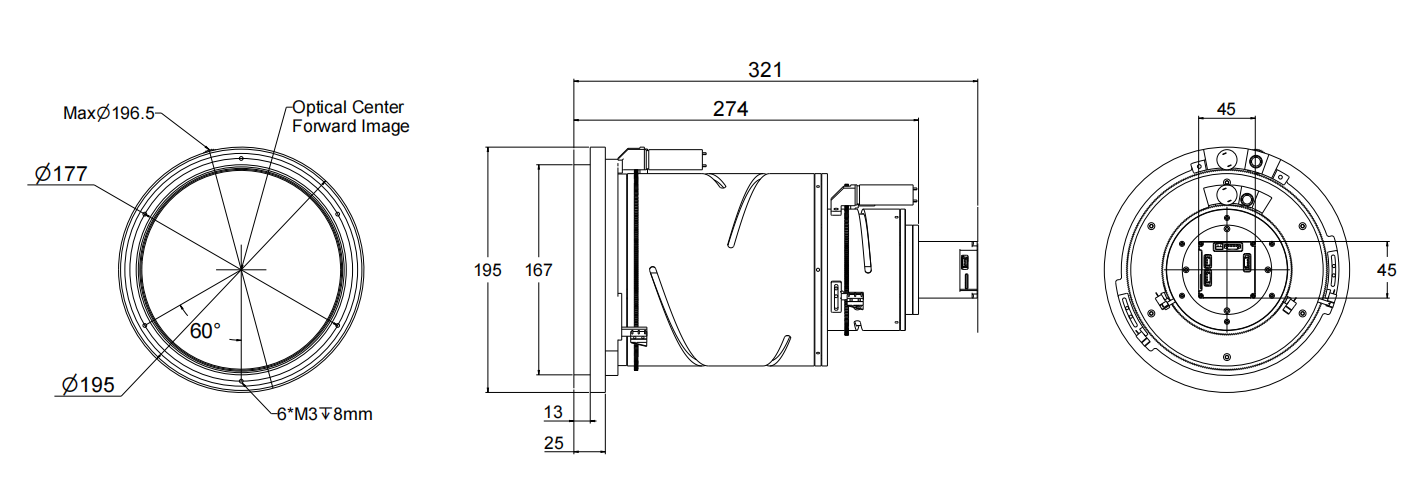

Φ195*321mm |

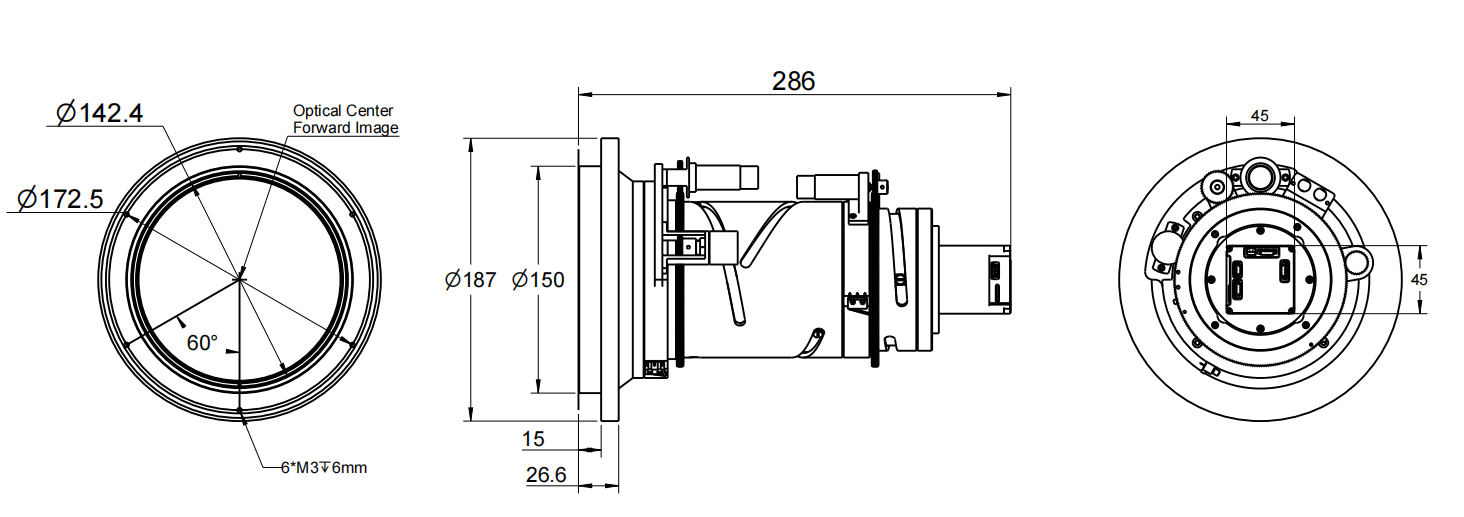

Φ187*286(mm) |
|
|
Berat |
Kira-kira. 5kg |
Kira-kira. 4,6kg |
|
Jarak DRI
Target: Ukuran manusia 1,8m×0,5m (Ukuran kritis 0,75m), Ukuran kendaraan 1,4m×4,0m (Ukuran kritis 2,3m); Ukuran api adalah 0,13m×0,13m (Ukuran kritis adalah 0,13m).
Jarak deteksi, pengenalan, dan identifikasi target dihitung berdasarkan Kriteria Johnson.
Jarak Deteksi, Pengenalan dan Identifikasi yang direkomendasikan adalah sebagai berikut:
|
Lensa |
Ddll |
Rmengenali |
Identifikasiy |
||||||
|
Kendaraan |
Manusia |
Api |
Kendaraan |
Manusia |
Api |
Kendaraan |
Manusia |
Api |
|
|
30mm |
3833m (12575 kaki) |
1250m (4101 kaki) |
217m (712 kaki) |
958m (3143 kaki) |
313m (1027 kaki) |
54m (177 kaki) |
479m (1572 kaki) |
156m (512 kaki) |
27m (89 kaki) |
|
150mm |
19167m (62884 kaki) |
6250m (20505 kaki) |
1083m (3553 kaki) |
4792m (15722 kaki) |
1563m (5128 kaki) |
271m (899 kaki) |
2396m (7861 kaki) |
781m (2.562 kaki) |
135m (443 kaki) |
|
225mm |
28750m (94324 kaki) |
9375m (30758 kaki) |
1625m (5331 kaki) |
7188m (23583 kaki) |
2344m (7690 kaki) |
406m (1332 kaki) |
3594m (11791 kaki) |
1172m (3845 kaki) |
203m (666 kaki) |
