Jaringan 1280x1024/640x512 dan modul kamera SWIR output ganda digital
Spesifikasi
Model | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Sensor | Sensor gambar | 1/2 ″ Sony Ingaas Global Shutter SWIR Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter SWIR Sensor IMX991 |
| Piksel yang efektif | Kira -kira. 1.34MP | Kira -kira. 0.34MP | |
| Ukuran piksel | 5μm | ||
Lensa | Panjang gelombang respons | 1000 ~ 1700nm | |
| ICR | Dukungan 2 Mode: Wide Band: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Panjang fokus | 17mm ~ 510mm, 30x optical zoom | ||
| Bukaan | F2.8 ~ f5.5 | ||
| Bidang pandang | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Tutup jarak fokus | 1m ~ 10m (lebar ~ tele) | ||
| Kecepatan zoom | Kira -kira. 7s (Optical Wide ~ Tele) | ||
Video | Kompresi | H.265/H.264/H.264H/MJPEG | |
| Resolusi | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Video Bit Rate | 32kbps ~ 16Mbps | ||
| Audio | AAC / MP2L2 | ||
| Video LVDS | 25/30/50/60fps@2MP (1920 × 1080) | ||
Jaringan | Penyimpanan | Kartu TF (256 GB), FTP, NAS | |
| Protokol jaringan | Onvif, http, https, ipv4, ipv6, rtsp, ddns, rtp, tcp, udp | ||
| Multicast | Mendukung | ||
| Pembaruan Firmware (LVDS) | Hanya dapat meningkatkan firmware melalui port jaringan | ||
| Acara Umum | Gerakan, Tamper, Kartu SD, Jaringan | ||
| IVS | Tripwire, deteksi silang pagar, intrusi, objek yang ditinggalkan, cepat - bergerak, deteksi parkir, estimasi pengumpulan kerumunan, objek yang hilang, deteksi berkeliaran. | ||
| Pengurangan kebisingan | 2d/3d | ||
| Mode Eksposur | Manual, Auto, Prioritas Apertur, Prioritas Rana | ||
| Kompensasi Eksposur | Mendukung | ||
| Kecepatan rana | 1/1 ~ 1/30000 | ||
| Mode fokus | Otomatis/Manual/Semi Auto | ||
| Defog elektronik | Mendukung | ||
| Panaskan pengurangan kabut | Mendukung | ||
| Membalik | Mendukung | ||
| EIS | Mendukung | ||
| Zoom digital | 16x | ||
| Kontrol eksternal | Ttl | ||
| Antarmuka | 4pin Ethernet Port, 6pin Serial & Power Port, 5pin Audio Port.30Pin LVDS | ||
| Protokol komunikasi | Sony Visca, Pleco D/P | ||
| Kondisi operasi | - 30 ~+60 ° C/20%~ 80%RH | ||
| Kondisi penyimpanan | - 40 ~+70 ° C/20%~ 95%RH | ||
| Catu daya | DC 12V | ||
| Konsumsi Daya (TBD) | AVG: 6W; Max: 11w | ||

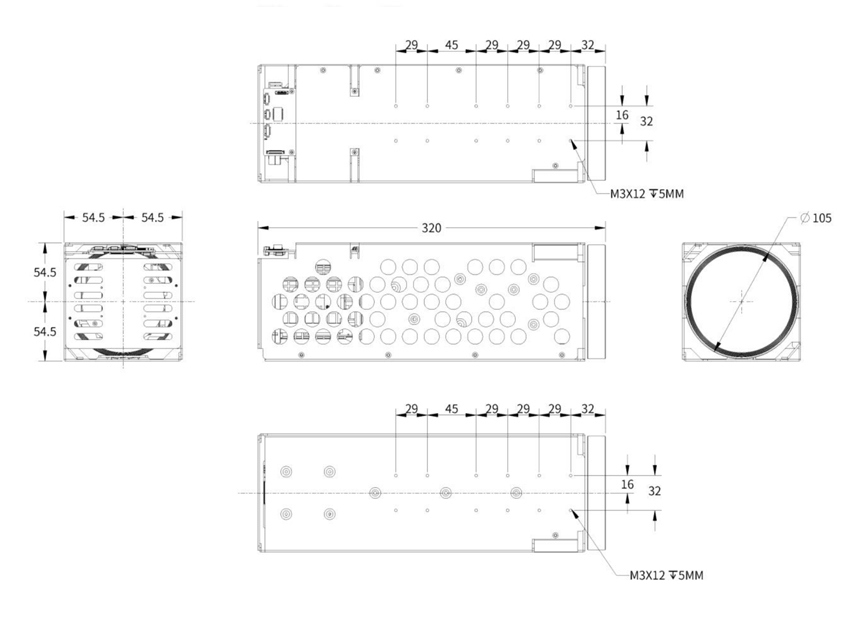

| Dimensi (l*w*h) | Kira -kira. 320mm*109mm*109mm | ||
| Berat | 3.1kg | ||
Antarmuka jaringan
| Jenis | Nomor pin | Nama pin | Keterangan |
| Antarmuka Ethernet J2_4Pin | 1 | Ethrx - | Port Ethernet Adaptif, Internet RX - |
| 2 | Ethrx+ | Port Ethernet Adaptif, Internet RX+ | |
| 3 | Ethtx - | Port Ethernet Adaptif, Internet TX - | |
| 4 | Ethtx+ | Port Ethernet Adaptif, Internet TX+ | |
| J3_6pin Power & UART Interface | 1 | Dc_in | DC12V |
| 2 | Gnd | Gnd | |
| 3 | Rxd1 | TTL Level 3.3V, Protokol Pelco | |
| 4 | TXD1 | TTL Level 3.3V, Protokol Pelco | |
| 5 | Rxd0 | TTL Level 3.3V, Protokol Visca | |
| 6 | Txd0 | TTL Level 3.3V, Protokol Visca | |
| J1_5pin Audio Interface | 1 | Audio_out | Audio out (line out) |
| 2 | Gnd | Gnd | |
| 3 | Audio_in | Audio di (baris di) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
Antarmuka LVDS
| Pelabuhan | Nomor | Nama pin | Keterangan |
| J4_30pin LVDS Antarmuka (Mirip dengan antarmuka digital Sony 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | Output DC (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL Level 3.3V, Visca Protocol, sama dengan TXD0 pada port J3_6pin. Tetapi tidak dapat terhubung pada saat yang sama. | |
| 19 | UART1_RX | TTL Level 3.3V, Visca Protocol, sama dengan RXD0 pada port J3_6pin. Tetapi tidak dapat terhubung pada saat yang sama. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | TXOUT2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
