12μm 640 × 512 USB (CVBS/TYPE - C/MIPI Opsional) Ukuran kompak Temp Modul Termal Pengukuran

Nomor Model

SG - DTM06U (C, M) 2 - x

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - x

SG - DTM03U (C, M) 2 - TX

SG - DTM02U (C) 2 - x

SG - DTM02U (C) 2 - TX

Modul termal

Sensor gambar

Mikrobolometer Vox yang tidak didinginkan

Interval piksel

12μm

Waveband respons

8μm hingga 14μm

Max. Resolusi

640 × 512

384 × 228

256 × 192

Frame rate (fps)

50

25

50

25

50

25

Lensa (panjang fokus)

9.1/13/19/25mm

9.1/13mm

4/7/10mm

Nomor f

F1.0/ F1.0/ F1.1/ F1.2

F1.0

F1.0

Bidang pandang (H × V)

45,9 ° × 36,9 °/32,9 ° × 26,6 °/

22.6 ° × 18.2 °/17.3 ° × 13.8 °

28.7 ° × 21.7 °/20.1 ° × 15.1 °

46.8 ° × 34.1 °/24.6 ° × 18.5 °/16.9 ° × 12.8 °

Pengukuran temp

N/a

Mendukung

N/a

Mendukung

N/a

Mendukung

Pengukuran suhu

Kisaran suhu

Mode LT: - 20 ° C ~+150 ° C; Mode HT: 0 ° C ~+550 ° C.

Kesalahan Pengukuran

Maks (± 2 ° C, ± 2%); Temp Operasi: - 20 ° C ~+50 ° C.

Tampilan Gambar

Penyesuaian gambar

Kecerahan, kontras, ketajaman

Peningkatan detail

Mendukung

Memperoleh

Otomatis/Manual

Pengurangan kebisingan

2d/3d

Membalik

Mendukung

Cermin

Mendukung

Pseudo - Warna

18 palet warna yang dapat disesuaikan

Crosshair

Tampilan/menghilang/sembunyikan

Pemrosesan gambar

Koreksi NUC, filter kebisingan digital, DDE

Video

Output video

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Antarmuka ekspansi

USB/MIPI/CVBS/TYPE - C.

USB/CVBS/TYPE - C.

Komunikasi serial

Port serial UART

Umum

Kekuatan

DC 4.5 ～ 5.5V; CVB: DC 4.5–20V

Konsumsi daya

≤0.7w@25 SM

≤0.7w@25 SM

≤0.55w@25 soal

Suhu kerja

- 40 ° C ~ 70 ° C.

Suhu penyimpanan

- 40 ° C ~ 80 ° C.

Kelembaban yang bekerja

≤95% RH (non - condensing)

Terkejut

6.06g acak, 3 - sumbu, getaran gelombang sinus

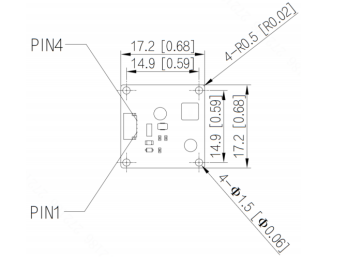

Dimensi

17.3mm*17.3mm*10.8mm (tanpa pelat ekor cincin spacer lensa)

Berat

5G (tanpa pelat ekor cincin spacer lensa)
